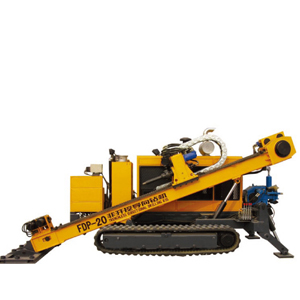

Perforación Horizontal Dirigida FDP-20 (Parada de producción)

Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Plataforma de Perforación Horizontal Dirigida FDP-20 (Parada de producción)

Descripción
El FDP-20 (Parada de producción) es una máquina de perforación horizontal dirigida hidráulica de perforación autopropulsada, con correas de goma sobre orugas, integrados con las centrales eléctricas y de alimentación principal. Es conveniente para el movimiento y potente de flexibilidad. Equipado con motor diesel Cummins, la máquina de perforación autopropulsada es de gran alcance con la propiedad estable. La adopción de doble accionado por motor a la cabeza de la energía, la rotación será constante, con gran torque. El cabezal del motor equipa con un dispositivo de auto-flotador grillete para reducir el desgaste de rosca de la barra de perforación y, a continuación de la operación será fácil y estable. Todas las mangueras hidráulicas están cubiertas en la camisa de protección para aumentar la vida de servicio. Conveniente ángulo de ajuste de ajuste del cilindro, flexible de ángulo de incidencia de perforación, la adopción del motor de cadena mecanismo para la alimentación de retirada, la misma potencia de empuje y capacidad de tracción, efectuar el control de la dirección en una larga distancia fácilmente. Doble soporte hace que la varilla de carga y descarga eficiente. La Perforación Horizontal Dirigida FDP-20 (Parada de producción) es equipo de perforación con las ventajas de total control hidráulico impulsado por la centralización, fácil y ágil de operar.

Parámetros

La máquina principal de la torre de Perforacion Horizontal Dirigida
Potencia del motor Cummins 110KW @ 2200rpm
N º de cilindros del motor 6
Max. capacidad Presión 200KN
Max. capacidad Jalada 200KN
Par nominal 6000 N · m
RPM del husillo hueco Bajo 0-70r/min
Alto 0-140r/min
Tiempo Alimentación 3500 mm
Diámetro del orificio de la guía Ф89 mm
Angulo de Perforación 8°—18°
La presión del sistema hidráulico 20Mpa
Velocidad de desplazamiento 1.6 kmh
Estilo Estructural integrado con oruga de goma y la bomba de lodo
Dimensiones de Máquina (L x W x H) 5900 × 2100 × 2000 mm
Peso 6500 kg
Bomba de lodo del equipo de Perforacion Horizontal Dirigida
Especificación BW-160A
Max. Descarga 160 l / min
Presión máxima 10 Mpa
Sistema de Proceso de barro
Tanque Lodo 1.5M3
Herramientas de perforación y auxiliares del sistema
Especificación de Varilla Ф60 × 3000 mm
Guía de brocas Ф89 mm
Escariador Ф179, Ф259, Ф313, Ф365, Ф417mm
Distribuidor 30T
Anclaje hidráulico Parte facultativo
Dispositivo de carga automática para la perforación de la varilla Parte facultativo
Rastreador Parte facultativo
