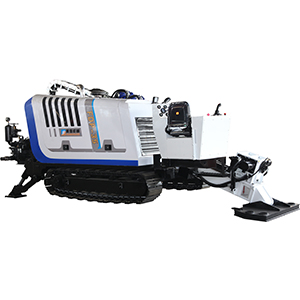

Máquina Perforadora HDD (Perforación Horizontal Dirigida) FDP-28

Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Plataforma de Perforación Horizontal Dirigida FDP-28

Introducción:
La Máquina Perforadora HDD (Perforación Horizontal Dirigida) FDP-28 sobre orugas perforación dirigida (HDD rastreador) se conduce con todo el sistema hidráulico, impulsado con sus propios rastreadores. La plataforma tiene una estructura razonable, con una fácil operación y alta eficiencia. Y el equipo de perforación puede subir y bajar de remolque estándar por sí solo y es rápido y conveniente para el transporte y la distribución. Con su bajo centro de gravedad, la plataforma es durable y confiable, y en una buena estabilidad a la estructura elegante.

Parámetros

La máquina principal de la Máquina Perforadora HDD (Perforación Direccional Dirigida) Sobre Orugas FDP-28
Potencia del motor de HDD sobre cadenas 132kW (177HP) @ 2200r/min
Max. Capacidad Empuje 280KN (62.944 lbf)
Max. Capacidad Retracción 280KN (62.944 lbf)
Par nominal de Plataforma sobre Oruga HDD 10.000 N · m (7.370 lbf · ft)
RPM del husillo hueco Bajo 0-56r/min
Alto 0-112r/min
Carrera de alimentación HDD 3300 mm (130 pulgadas)
Diámetro del orificio de la guía Ф130 mm (5,12 pulgadas)
Angulo perforación 0°—20°
Presión del sistema hidráulico 20Mpa (2901 psi)
Velocidad de desplazamiento 2-2,6 km / h (6560-8528 pies / h)
Estilo Estructural integrado con oruga de goma y la bomba de lodo
Dimensiones de Máquina (L x W x H) 5700 × 2100 × 2000 mm (225 × 83 × 79 pulgadas)
Peso 8200 kg (18,080 libras)
Bomba de lodo Máquina Perforadora HDD (Perforación Direccional Dirigida) FDP-28
Especificación BW-250
Max. Descarga 250 L / min (66US galones por minuto)
Pico de presión HDD 10 Mpa (1450 psi)
Sistema de Proceso de Barro Máquina Perforadora HDD (Perforación Direccional Dirigida) FDP-28 sobre orugas
Datos de motor 4KW (5.4HP) motor de gasolina
Bomba de parámetros KGP30, 30 m3 / h (1.059 pies3 / h)
Capacidad de procesamiento de lodo 6 m3 / h (212 pies3 / h)
Tanque Lodo 2M3 (71 pies3 / h)
Herramientas de perforación y del sistema auxiliar de Máquina Perforadora HDD (Perforación Direccional Dirigida) HDD FDP-28
Especificación de varilla Ф73 × 3000 mm (Ф2.87 × 118 cm)
Guía de broca Ф130 mm (5,12 pulgadas)
HDD Escariador Ф325, Ф400, Ф500, Ф600, Ф720mm (Ф12.8, Ф15.7, Ф19.7, Ф23.6, Ф28.3 pulgadas)
Distribuidor 40T (88,200 libras)
Rastreador Parte facultativo
