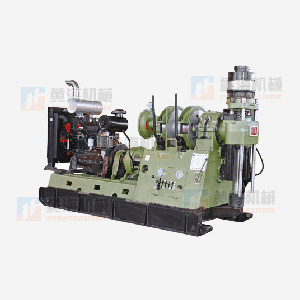

Máquina Perforadora Hidráulico (Equipos de Perforación Hidráulicos) HXY-5A
Descripción
Esta Máquina Perforación Hidráulico con Eje Saca Núcleos o Muestras HXY-5A incorpora las ventajas y características de las perforaciones de los diversos equipos de base y en el extranjero. Es una especie de Maquina de Perforación con Eje Saca Núcleos o Muestras con mando hidráulico, broca con eje de diamante, y de diámetro pequeño con una fuerza de perforación bastante potente.
La Equipos de Perforación Hidráulicos HXY-5A es de estructura compacta y razonable en el diseño, livianamente moderado Es fácil de montar. Tiene una amplia gama de velocidad de rotación. Equipado con freno de agua, el equipo de perforación cuenta con una alta fuerza de elevación. Como resultado, es conveniente en la elevación de baja posición.
Aplicación de Equipos de Perforación Hidráulicos
Máquina Perforadora Hidráulico con Eje Saca Núcleos o Muestras HXY-5A por lo general cuenta con broca de diamante o con punta de broca de carburo de tungsteno. Se aplica extensamente en el campo de la geología, metalurgia, minas de carbón, hidrológicos y de ingeniería de perforación. Es particularmente apropiado para la exploración yacimientos minerales de metal o no metal sólido. También se puede utilizar en la exploración de zona superficial-petróleo y gas natural, la ventilación de minas y la perforación del túnel de descarga de agua así como de fundación pilotes de gran diámetro.
Principales Especificaciones Técnicas de Máquina Perforadora Hidráulico
1. Capacidad de Perforación (Equipos de Perforación Hidráulicos Saca Núcleos):
| Tipo de barra de perforación | Especificaciones Barra de perforación | Profundidad de Perforación | |
|
Hecho en casa Equipos de Perforación Hidráulicos |
Cepilladora dentro y fuera | Φ43 × 6 mm (0,24 pulgadas x Φ1.69) | 1.800 m (5904 pies) |
| Φ54 × 6 mm (0,24 pulgadas x Φ2.13) | 1.300 m (4264 pies) | ||
| Φ67 × 6 mm (0,24 pulgadas x Φ2.64) | 1.100 m (3608 pies) | ||
| Engrosamiento interior | Φ50 × 5,5 mm (0,22 pulgadas x Φ1.97) | 1.500 metros (4920 pies) | |
|
Varilla de Perforación Máquina Perforadora Hidráulico |
Φ60 × 6 mm (0,24 pulgadas x Φ2.36) | 1.200 m (3936 pies) | |
| Núcleo de Extracción con la línea de alambre | Φ55.5 x 4,75 mm (Φ2.19 x 0,19 pulgadas) | 1.600 m (5248 pies) | |
| Φ71 x 5 mm (0,20 pulgadas x Φ2.80) | 1.300 m (4264 pies) | ||
| Φ89 x 5 mm (0,20 pulgadas x Φ3.50) | 1.000 m (3280 pies) | ||
| DCDMA (Asociación Fabricantes Perforadora de Diamante Saca Núcleos) Varilla de Perforación | Engrosamiento interior | BW | 1.500 metros (4920 pies) |
| NW | 1.200 m (3936 pies) | ||
| HW | 900 m (2952 pies) | ||
| Extracción de núcleo con la línea de alambre | BQ | 1.800 m (5904 pies) | |
| NQ | 1.300 m (4264 pies) | ||
| HQ | 1.000 m (3280 pies) | ||
2. Angulo de Perforación de Máquina Perforadora Hidráulico: 0 ° ~ 360 ° (90 ° ~ 75 °, cuando se perfora con una torre de perforación)
3. Equipos de Perforación Hidráulicos Unidad de alimentación:
(1) Motor eléctrico Y250M-4 55 kw (73.8HP) 1480 rpm
(2) Motor diesel Deutz F6L913 97 kW (130HP) 1.600 rpm
4. Rotor de Máquina Perforadora Hidráulico
Tipo: de doble cilindro de alimentación hidráulico con movimiento mecánico
Identificación del husillo: Φ93mm (3.66 pulgadas)
Velocidad de rotación del husillo (rpm):
Positivo: Baja Velocidad 95,166,249,359
De alta velocidad 330, 575, 865, 1246
Negativo: 55191
Max. Par de giro: 5.500 N · m (4053,5 lbf · ft)
Golpe de husillo: 500 mm (19,69 pulgadas)
Max. Capacidad de elevación del eje: 135 KN (30,348 lb)
Max. Fuerza Presión del husillo: 100 kN (22.480 lbf)
5. Elevador de Equipos de Perforación Hidráulicos:
Tipo: La transmisión de engranaje planetario
Diámetro Cable de acero: 18,5 mm (0,73 pulgadas)
Capacidad del tambor de cable: 120 m (394 pies) (Φ18.5 mm equivalente a 0,73 pulgadas de cuerda de alambre de acero)
Max. Fuerza de elevación (una sola línea): 60 KN (13,488 lb)
Velocidad de elevación del cable de alambre: (Velocidad Motor de Potencia a 1.500 rpm.)
0,77; 1,35; 2,03; 2,93 m / s (2,53; 4,43; 6,66; 9.61 pies / s)
6. Embrague de Máquina Perforadora Hidráulico
Tipo: de doble embrague de fricción en seco (normalmente cerrado)
7. Caja de engranajes de Equipos de Perforación Hidráulicos
Tipo: Caja de cambios de engranaje deslizante (4 velocidades positivas y 1 negativa de velocidad)
8. Sistema hidráulico
(1) Sistema de Presión:
Presión de trabajo: 8 Mpa (1160 psi)
Max. Presión: 12 Mpa (1740 psi)
(2) Bomba de aceite:
Tipo: Bomba de engranajes doble
Desplazamiento: 32 12 L / min (8.5 3.2 galones US por minuto)
Presión de trabajo: 20 MPa (2901 psi)
Max. Presión: 25 Mpa (3626 psi)
9. Freno de agua de Máquina Perforadora Hidráulico:
Velocidad de trabajo: 700 ~ 800 rpm
Velocidad cuerda compensatoria sencilla: 3 ~ 8 m / s (9,8 ~ 26,2 pies / s)
Carga de Cuerda simple compensatoria: 45 kN (10.116 lbf)
10. Máquina Perforadora Hidráulico Marco de Taladro
Tipo: patines deslizantes (con el desplazamiento de la base)
Movimiento del Eje: 600 mm (23.62 pulgadas)
Dimensiones (L x W x H): 3360 × 1300 × 2045 mm (132,3 × 51,2 × 80,5 pulgadas) (con motor diesel)
3260 × 1300 × 2045 mm (128,3 × 51,2 × 80,5 pulgadas) (con motor eléctrico)
11. Peso de la máquina perforadora (sin unidad de potencia): 3.100 kg (6.836 libras)
12. El peso de la sección más grande desmontable: 450 kg (992 lb)
