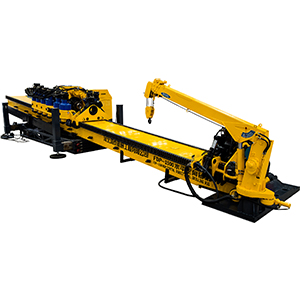

Maquina Perforación Horizontal Dirigida (Perforadoras HDD) FDP-400

Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Perforación Horizontal Dirigida FDP-400
Plataforma Principal de Perforación
Canal Fuerza de empuje / tracción de alimentación 4000KN (899.200 lbf)
Pase de empuje / tracción Sistema de Alimentación Tipo de piñón y cremallera, que se mueve con 6 velocidades de conducción con la palanca de cambios de tres velocidades, paso menos de regulación de velocidad cambio Ⅰ: 7.5m/min (24,6 pies por minuto) Ⅱ cambio: 32m/min (105 pies por minuto)
Rotación de la conducción de Plataforma HDD La transmisión de engranajes, paso menos de regulación de velocidad de par Ⅰ cambio de eje hueco: 98000N · m (72.226 lbf · ft) de par @ 42r/min cambio Ⅱ eje hueco: 49000N · m (36.113 lbf · ft) @ 84r/min
Motor de la Maquina Perforación Horizontal Dirigida
Fabricante Weichai Power Co., Ltd
Valor nominal del motor 552kW (750HP)
Estado operacional De empuje / tracción y la rotación de todos podemos llegar por encima de índice de rendimiento máximo mencionado.
Cabina del operador
Equipadas con aire acondicionado
Dimensiones y peso bruto
Dimensiones (L x W x H) 17.17 × 3.25 × 3.45m (56.32 × 10.33 × 11.32 pies)
Peso bruto 52000kg (114.660 libras)
Ángulo de entrada oblicua del mástil
Plataforma HDD 8-16°
Norma Ambiental y el Servicio
Las emisiones de ruido del motor y cumplen con el estándar Europeo II
Herramienta de perforación para la Maquina Perforación Horizontal Dirigida
Varilla de Perforación a ser utilizada 5〞, "5 1/2"
Carcasa de fresado (tipo de corte) Ф 425, Ф 530, Ф 680, Ф 760, Ф 900, Ф 1100, Ф 1350 mm (16,7 Ф, Ф 20,9, 26,8 Ф, Ф 29,9, 35,4 Ф, Ф 43,3, 53,1 pulgadas Ф)
Grilletes
Abrazadera del soporte de centrado por ella, Grilletes distancia completa en movimiento.
Abrazadera / Ruptura Regulación de la distancia precisa, estable y confiable de ruptura de salida.
Max Par de uso 110000N · m (81.070 lbf · ft)
Max. Par Ruptura 220000N · m (162 140 lb · ft) (puede ser diseñado de acuerdo a la exigencia del cliente.)
Mástil
Longitud del mástil de 16,5 metros. (54.12 pies)
Bomba hidráulica de lodo
Conducción hidráulica completa, paso menos de flujo ajustable.
Tasa de flujo 0-2200L/min (0-581 galones US por minuto)
Presión 0-10Mpa (0 a 1450 psi)
Chasis
Tipo de montaje Caterpillar
Accesorios para el aparejo de Perforación Horizontal Dirigida
La presión, velocidad de flujo, y la revolución y otros más de diez datos se muestran en las figuras. Esto es fácil para el análisis y el juicio de los problemas y las condiciones en el proceso de rendimiento de nuestro equipo de disco duro.
