Descripción

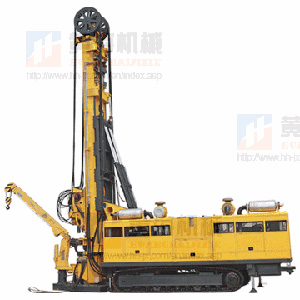

Equipos de Perforación Gas Metano de Carbón MD-750 (Equipo de Perforación sobre Orugas CBM o GMC) es un tipo de plataformas de perforación con cadenas completas para la perforación de metano de lecho de carbón, con capacidad de perforación 3200. El MD-750 sobre orugas de metano del lecho de carbón plataforma de perforación es un nuevo multi-funcional equipo de perforación con el derecho de propiedad intelectual. Se basa en nuestra experiencia de más de 40 años de equipo de perforación de I + D y fabricación. Se ha diseñado mediante la combinación de las características de nuestra perforación de metano del carbón nacional cama con la idea de exploración extranjera avanzada y una experiencia valiosa. Y los consejos de sus clientes son recibidos de modo que sea un lecho de carbón metano Máquina Perforadora especialmente adecuada para la condición geológica de China.
En comparación con la contraparte en el extranjero, la cama MD-750 cadenas de carbón metano plataforma de perforación tiene una estructura compacta y simple, un excelente rendimiento y una buena relación precio / rendimiento. Se utiliza principalmente en la exploración de metano de lecho de carbón y el petróleo baja, la reparación de los pozos de petróleo y la construcción de pozo geotérmico. Se puede también aplicarse al rescate de ingeniería civil, la ventilación y la descarga de la mina, la construcción de la tubería de drenaje. Hay una cosa que merece darse cuenta de que el equipo de perforación puede trabajar en la perforación de base súper profunda.

Características
1. La máquina principal de la torre de perforación sobre orugas CBM es accionado por la presión hidráulica con un chasis sobre orugas. Puede proporcionar un buen rendimiento en campo y la capacidad de escalar fuerte. Esto asegura que el carbón de cadenas de metano del lecho plataforma de perforación puede hacer frente a complicadas condiciones de la carretera para moverse por el sitio de perforación. Además, el costo de operación de la plataforma de perforación es bajo.
2. La máquina principal de la plataforma de perforación sobre orugas CBM está equipado con dos motores diesel. Pueden trabajar juntos o por separado. Tal instalación del motor mejora considerablemente la seguridad de la torre de perforación.
3. El paralelo triángulo mecanismo de movimiento de la torre de perforación refuerza la estabilidad del mástil.
4. El mástil de elevación mecanismo de la cadena velocidad ​​Triple en el auge de perforación acorta la longitud de transporte, lo que aumenta la carrera de trabajo.
5. El cabezal de la unidad es la inclinación-estructurada, con su ángulo de inclinación de 80 °, y el eje de flotación de la cabeza de la unidad puede permitir que el movimiento plataforma de perforación horizontal 850 mm. Esto hace fácil la rotura de la barra de perforación.
6. El rotor de la plataforma de perforación lecho de carbón metano es impulsado por motores a baja velocidad con un gran par. El rotor tiene una alta eficiencia. Su par máximo es 34000N.m y la más alta velocidad de rotación puede ser 170r/min.
7. La re es un sistema de tuberías revestimiento específico, es decir, el seguimiento revestimiento. Este sistema mantiene todas las tuberías con el fin evitar cualquier intersección.
8. El cabezal del pozo está bajo el control remoto de la presión hidráulica. También instala el dispositivo para romper la varilla de perforación.
9. La grúa instalada en la máquina principal hace que la operación en el lugar conveniente y también reduce la intensidad de la mano de obra de los trabajadores.
10. La cámara de control independiente proporciona un buen ambiente de trabajo para el trabajador. La Máquina Perforadora de Lecho de carbón metano tiene la función de control remoto.

Especificaciones

Motor Weichai WP12.375 276KW/2100rpm × 2 piezas
Capacidad de perforación sobre orugas de la CBM φ89mm × 9m 3200 m
φ114.3mm × 9m 2200 m
φ127mm × 9m 1600 m
Unidad de la cabeza Rango de Velocidad de rotación  De baja velocidad 0 ~ 85 rpm Alta Velocidad 0 ~ 170rpm
Max  Par de Rotación 34000N.m (0 ~ 85rpm / h) 17000N.m (0 ~ 170rpm / h)
Desatornillando Inverso par de husillo 42000 Nm
diámetro agujero husillo φ75 mm
Ángulo hacia arriba de Unidad Cabeza 0~80°
Viaje en paralelo de Unidad 850 mm
Tiempo Alimentación 13,9 m
Max. Fuerza de Levantamiento Unidad 750 Kn
Max. Velocidad de elevación de la cabeza de la Unidad 30 m / min
Max. Alimentación forzada de la Unidad principal 170 kN
Max. Velocidad de alimentación de la unidad principal 80 m / min
Capacidad de medición de gas del cabrestante Fuerza de elevación (una sola cuerda, tambor vacío) 12 kN
Diámetro de la línea de alambre 8 mm
Longitud del cable de línea 1500 m
Max. Velocidad de elevación 0 ~ 280 m / min
Mástil de CBM Ángulo ajustable 0°—90°
Angulo de Perforación 45°—90°
Longitud total con el mástil superior del tendido 19.5m
Diámetro del orificio inicial de cabeza de pozo Max. Diámetro del orificio inicial φ650 mm
Chasis de orugas CBM Acero sobre orugas, de dos velocidades del motor, Corta Reductor de Velocidad Alta Velocidad 0 ~ 2,4 Km / h De baja velocidad 0 ~ 1.2 Km / h
Abrazadera Grillete (Equipado Seleccionado ) Max. Fijación de fuera de la Fuerza 70000 Nm
Max. Fijación de la Fuerza 35000 Nm
Crank aleatorio (Equipado Seleccionado) Max. Fuerza de elevación (una sola cuerda, tambor vacío) 30 Kn
Diámetro de la línea  φ10 mm
Capacidad de cuerda 120 m
Bomba de lodo (Equipado Seleccionado) Tasa de flujo 0 ~ 600 l / min
Presión de trabajo 0 ~ 10 MPa
Burbuja de la bomba (Equipado Seleccionado) Tasa de flujo 0 ~ 1 l / min
Otros de orugas CBM Campo de trabajo 9500 × 3200 × 19500 mm
Dimensión de transporte 13500 × 3200 × 3400 mm
Peso total 55000 kg

Empaque
La Máquina Perforadora de Lecho Carbón de Metano MD-750 es empacada al desnudo
