Máquina Perforadora Saca Núcleos para Túneles HYKD-3A

Inicio » Aplicaciones » Máquina Perforadora Saca Núcleos para Túneles HYKD-3A

Descripción

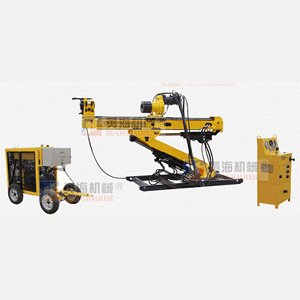

La Máquina Perforadora Saca Núcleos para Túneles, junto con una bomba en particular, es el principal componente del equipo de perforación del túnel. La bomba es el mismo con el que se utiliza por encima del suelo. Sin embargo, existe cierto requerimiento especial para la plataforma de perforación del túnel central. Se compone de cuatro partes: la máquina principal, plataforma de control, unidad de alimentación y tanque de aceite. Los cuatro están unidos entre sí a través del conducto flexible.
Para hacer que el núcleo de perforación del túnel trabajo de perforación, que tiene que excavar una cámara. En cuanto a su tamaño, depende. Para algunas perforadoras pequeñas, no hay necesidad de excavar la cámara y el equipo de perforación se puede desplazar a lo largo del túnel.

Características
La Máquina Perforadora Saca Núcleos para Túneles debe gozar de un gran par motor eficiente, grande, peso ligero y menos ruidoso. Debido a la zona limitada del túnel, la superficie mínima y fácil de controlar debe ser otras características. Además, la plataforma de perforación es fácil de desmontar. Esto hace gran favor a su transporte.

Aplicación
El núcleo plataforma de perforación del túnel se aplica a los siguientes ámbitos: el carbón, metalurgia, geología e ingeniería, etc. En concreto, se utilizan para el drenaje de gas de gran diámetro y el agujero de inyección de agua de las minas, túneles y minas de carbón. También se aplica a la exploración de agua y agujero de descarga, así como agujero estructura geológica.

Principales Especificaciones Técnicas
(1). profundidad de perforación: Φ55mm (2,17 pulgadas) de barra de perforación de 300 m (984 pies)
Φ 71mm (2.80inch) barra de perforación 200 (656 pies)
(2). Especificaciones Barra de perforación: Φ55 × 1500mm (Φ2.17 × 59inch) barra de perforación
Φ 71 × 1500mm (Φ2.80 × 59inch) barra de perforación
(3). Rango de velocidad de eje de rotación: 425-1280rpm
(4). Máximo Par de Rotación de Eje: 795 N · m (586 lb · ft)
(5). La presión de trabajo: 25 Mpa (3626 psi)
(6). Eje golpe de plataforma de perforación del túnel central: 1600mm (63 pulgadas)
(7). Máximo fuerza de elevación de la cabeza del taladro: 62KN (13.938 lbf)
(8). Máxima Alimentación forzada de la cabeza de perforación: 33KN (7418 lbf)
(9). Carrera de deslizamiento del mástil: 495 mm (19,5 pulgadas)
(10). Angulo de giro del soporte del mástil (izquierdo y derecho): 90 °
(11). Angulo de giro del brazo (arriba y abajo): 100 °
(12). La unidad de energía: YB-4 (dIICT4) a prueba de explosión del motor eléctrico 45KW (60HP) / 1480rpm
(13). Dimensiones:
Principal de la máquina (L x W x H): 2950 × 950 × 1850mm (116 × 37,4 × 72,8 cm)
Unidad de Potencia de (L x W x H): 1900 × 980 × 132 mm (74,8 × 38,6 × 5,2 pulgadas)
Gabinete Operación (L x W x H): 540 × 360 × 1080mm (21,3 × 14,2 × 42,5 cm)
