Descripción

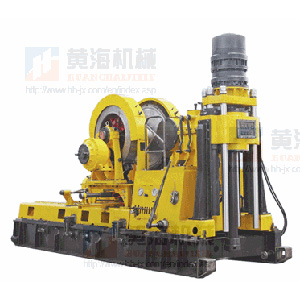

La Maquina de Perforación con Eje Saca Núcleos o Muestras HXY-9 es de construcción compacta y racional en la disposición general. Es ligero y cómodo de montar. Y la gama de velocidad de rotación es amplia. Está equipado con freno de agua y tiene un mecanismo de material de fijación normal abierta. El elevador de la torre de perforación puede ser operado en posición baja para facilitar el movimiento de elevación y parada del equipo de perforación.

Aplicación
La Maquina de Perforación con Eje Saca Núcleos o Muestras HXY-9 plataforma compacta de perforación de base se utiliza principalmente en el campo de la geología, metalurgia, minas de carbón, hidrológicos y de ingeniería de perforación por medio de la broca de diamante o broca con punta de carburo de tungsteno. También se puede utilizar en la exploración de zona superficial de petróleo y gas natural, ventilación de la mina y la descarga de agua en la perforación del túnel, así como bases de pilotes de gran diámetro.

Características Principales (con motor eléctrico 160KW/1480rpm)
Profundidad de Perforación: 2000 ~ 4000 (6560 ~ 13120 pies)
Diámetro del husillo: 118 mm (4.65inch)
Positivo: 73, 94, 132, 207, 333, 209, 267, 376, 589, 948
Negativo: 69, 198
Par del husillo: Positivo: 18088, 14150, 10044, 6417, 3986N · m (13.330, 10.429, 7402, 4729, 2938 lbf · ft) 6364, 4978, 3534, 2258, 1402 N · m (4690, 3669, 2605, 1664 , 1033 lbf · ft)
Negativo: 19109, 6723 N · m (14.083, 4.955 lbf · ft)
Kelly Hexagonal : Φ114x102mm (Φ4.49x4.02 pulg), Φ89x79 mm (Φ3.5x3.11pulg)
Diámetro de la barra de perforación: Φ102 Φ89 Φ71 mm Φ4.02 Φ3.5 Φ2.8 pulgadas)
Eje golpe de plataforma compacta de perforación de base: 1200mm (47.2inch)
Movimiento de deslizamiento del equipo de perforación: 800mm (31.5inch)
Max. Fuerza de elevación: 643KN (144.546 lbf)
Max. Fuerza Presurización: 339KN (76.207 pulgadas)
Capacidad Tambor de la bobina: 350m (1148 pies)
Diámetro alambre acero:. 26 mm (1,02 pulgadas)
Max. Fuerza elevación cable sencillo (tercera capa): 150kN (33.720 lbf)
Velocidades de un solo cable de elevación de la grúa: 0.75, 0.96, 1.35, 2.12, 3.4 m / s
(2,46, 3,15, 4,43, 6,95, 11.15feet / m)
Ángulo de perforación (sin brazo vertical): 78 ° -90 °
Dimensiones (con motor eléctrico): 5730x2040x3396mm (225.6x80.3x133.7inch)
Peso (con motor eléctrico): 10.2T (22.491 libras)
Dimensiones (con el motor diesel): 6088x2040x3396mm (239.7x80.3x133.7inch)
Peso (con motor diesel): 10.8T (23.814 libras)
Unidad de Potencia plataforma central HXY-9 compacta de perforación
Modelo Motor eléctrico: Y315L1-4
Potencia: 160 kW (215hp)
Velocidad de giro del motor eléctrico: 1480rpm
El motor diesel modelo: Cummins 6CTA
Potencia de la plataforma de perforación base compacta: 178KW (240HP)
Velocidad de rotación del motor diesel: 2200 rpm
