Maquina de Perforación Horizontal Dirigida FDP-60

Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Maquina de Perforación Horizontal Dirigida FDP-60

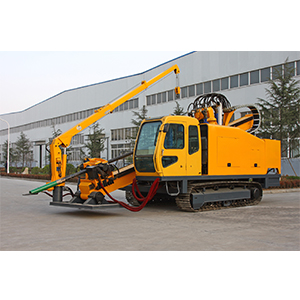

La máquina principal de la FDP-60 Plataforma de Perforación Horizontal Dirigida
Potencia del motor 225 kW (302HP) @ 2200r/min
Max. capacidad Empuje 610KN (137.130 lbf)
Max. capacidad Jalado 610KN (137.130 lbf)
Par nominal 27.000 N · m (19.900 lbf · ft) @ 45 r / min
13.500 N · m (9.950 lbf · ft) @ 90 r / min
La rotación del eje hueco 0-45 r / min
0-90 r / min
Tiempo Alimentación 6000 mm (236,2 pulgadas)
Diámetro del orificio de la guía Ф240 mm (9,5 pulgadas)
Angulo de Perforación 8°—18°
Modo Movimiento Propulsado con las juntas de pista
Dimensiones de Máquina (L x W x H) 9000 × 2750 × 2800 mm (354 × 108 × 110 pulgadas)
Peso 24000 kg (52920 libras)
Bomba de lodo de la FDP-60 Plataforma de Perforación Horizontal Dirigida
Especificación BWF-600
Max. Descarga 600 L / min (158.5 galones americanos por minuto)
Presión máxima 8 MPa (1160 psi)
Peso 650 kg (1433 lb)
Herramientas de perforación y auxiliares del sistema de FDP-60 Plataforma de Perforación Horizontal Dirigida
Especificación de varilla Ф102 × 5000 mm (4,02 × 197 cm)
Guía de brocas Ф170 mm (6,7 pulgadas)
Escariador Ф425, Ф500, Ф680, Ф760, Ф820, Ф920, Ф1000 (Ф16.7, Ф19.7, Ф26.8, Ф29.9, Ф32.3, Ф36.2, Ф39.4 pulgadas)
Distribuidor 80T (176.400 libras)
Rastreador Parte facultativo
