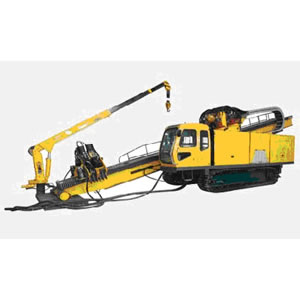

Perforación Horizontal Dirigida (Equipo de Perforación HDD) FDP-245
Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Plataforma de Perforación Horizontal Dirigida FDP-245
Plataforma Principal de Perforación | |
Max. Pase de empuje / tracción de alimentación | 2450KN (550.760 lbf) para este Máquinas de Perforación Geológicas |
Pase de empuje / tracción Sistema de Alimentación | Ⅰ cambio: 9 m / min (29,6 pies por minuto) |
Ⅱ cambio: 28 m / min (91,9 pies por minuto) | |
Rotación de conducción del Máquinas de Perforación Geológicas | La transmisión de engranajes, paso menos de regulación de velocidad de par Ⅰ cambio de eje hueco: 70000N · m (51.590 lbf · ft) de par @ 42r/min cambio Ⅱ eje hueco: 35000N · m (25.795 lbf · ft) @ 84r/min |
Motor HDD Equipo de perforación | |
Fabricación potencia de la Máquinas de Perforación Geológicas | Weichai Power equipado con esta Equipo de Perforación HDD |
Valor nominal | 450kW (640HP) |
Estado operacional | Sistema de alimentación dual de trabajo |
Cabina del operador | Equipadas con aire acondicionado |
Dimensiones y peso bruto | |
Dimensiones (L x W x H) | 14.5 × 3.15 × 3 m (47,6 × 10,3 × 9,8 pies) |
Peso Bruto de plataforma de perforación HDD | 44 T(97020 lb) |
Ángulo de entrada oblicua del mástil | 8°—16° |
Norma Ambiental y el Servicio | Las emisiones del motor y cumplen el estándar Europeo II sobre el ruido /1} |
Herramienta para la perforación de pozos para Equipo de Perforación HDD | |
Perforación de Varilla usada | "5 1/2" |
Fresado de carcasa para Máquinas de Perforación Geológicas | Ф325,Ф530,Ф660,Ф760,Ф900,Ф1100mm (Ф12.8,Ф20.9,Ф26.0,Ф29.9,Ф35.4,Ф43.3 inch) |
Grilletes | Abrazadera del soporte de centrado por sí mismo |
Abrazadera / Ruptura | Regulación de la distancia precisa, estable y confiable de ruptura de salida |
Max. Par de Uso | 90 kN · m (66.330 lbf · ft) |
Max. Par de Ruptura | 180 KN·M (132660 lbf·ft) |
Grúa de plataforma | 3 T (6.615 libras) Directo brazo de la grúa |
Mástil de plataforma HDD | La longitud podría ser ajustada de acuerdo con los requerimientos del cliente |
Bomba de lodo hidráulica | Conducción hidráulica completa, paso menos de flujo ajustable. |
Velocidad de flujo de la Máquinas de Perforación Geológicas | 0 a 1500 l / min (0-396 galones US por minuto) |
La presión de plataforma perforación HDD | 0—10 MPa (0-1450 psi) |
Chasis | Tipo de Montaje de Tren |
Accesorios para Máquinas de Perforación Geológicas | |
La presión, velocidad de flujo, la revolución y más de diez fechas se muestran en las figuras. Esto es fácil para el análisis y el juicio de los problemas y la situación en el proceso de rendimiento. |
