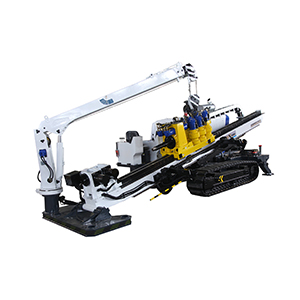

Plataforma de Perforación Horizontal Dirigida FDP-40

Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Plataforma de Perforación Horizontal Dirigida FDP-40

Descripción
La Plataforma de Perforación Horizontal Dirigida FDP-40 HDD, plataforma de perforación direccional horizontal, se acciona con todo el sistema hidráulico, impulsado con sus propios rastreadores. Impulsada con dúplex cero motores, el rotador podría perforar con dos velocidades con una estructura avanzada y compacta, la adopción de sistema de la cadena de alimentación accionado por el motor, el motor podría mover de forma estable y fiable, el mástil puede ser ajustado para el ángulo de los orificios de perforación de 8 ° a 22 °. La unidad es en general en el centro de gravedad bajo y una buena estabilidad con estructura elegante, una grúa auxiliar equipado para el equipo de perforación horizontal direccional, una circunstancia proporciona una operación cómoda para el operador.
Basándose en la idea de comprar a nivel internacional, las partes principales que emparejan y equipos auxiliares, como el motor diesel, bombas hidráulicas, válvulas, motores, reductores y los principales accesorios hidráulicos están adoptado en la famosa marca en el país y el extranjero.
Con un par grande, diseño de la estructura razonable, modo de funcionamiento avanzado y 4,5 m (14,76 pies) de longitud de la varilla, todo esto la garantía de la plataforma de perforación direccional horizontal de una actuación de alta eficiencia.

Especificaciones de la FDP-40HDD:

La máquina principal de la FDP-40 HDD
Potencia del motor YC6M240 175 kW (235HP) (2200 r / min)
Max. capacidad Empuje 400KN (89.920 lbf)
Max. capacidad Jalado 400KN (89.920 lbf)
Par nominal de la plataforma de perforación direccional horizontal 15.000 N · m (11.055 lbf · ft)
RPM del husillo hueco Bajo 0-40r/min
Alto 0-80r/min
Tiempo Alimentación 5000 mm (197 pulgadas)
Diámetro del orificio de la guía Ф170 mm (6,7 pulgadas)
Angulo de Perforación 8°—20°
La presión del sistema hidráulico 20Mpa (2901 psi)
Velocidad de desplazamiento 2 kmh (6560feet / h)
Estilo estructural de la plataforma de perforación direccional horizontal integrado con el acero, cadenas de la grúa y la bomba de lodo
Dimensiones de Máquina (L x W x H) 7800 × 2300 × 2350 mm (307 × 90,6 × 92,5 cm)
Peso 16000 kg (35.280 libras)
Grúa 2T / m (1.345 libras / pies), Max Directo brazo de 4,5 m (14,8 pies)
Bomba de lodo de la FDP-40HDD
Especificación BWF-400
Max. Descarga 400 L / min (106 galones US por minuto)
Presión máxima 10 Mapa (1450 psi)
Sistema de Proceso de barro (parte opcional) de la FDP-40
Los datos de motor Motor de gasolina 20.9PS
Bomba de parámetros 100 m3 / h (3.529 pies3 / h)
Capacidad de procesamiento de lodo 16 m3 / h (565 pies3 / h)
Tanque Lodo 5M3 (176feet3)
Peso de plataforma horizontal taladro direccional 500 kg (1103 lb)
Herramientas de perforación y auxiliares del sistema de FDP-40
Especificación de varilla Ф89 × 4500 mm (177 pulgadas Ф3.5 ×)
Guía de brocas Ф170 mm (6,7 pulgadas)
Escariador de la plataforma de perforación direccional horizontal Ф400, Ф500, Ф600, Ф720, Ф830, Ф900mm (Ф15.7, Ф19.7, Ф23.6, Ф28.3, Ф32.7, Ф35.4 pulgadas)
Distribuidor 60T (132,300 libras)
Rastreador Parte facultativo
