Descripción
La Máquina Perforadora Hidráulica para Exploración de Pozos de Ingeniería HYG-2 es apta para los siguientes campos de la construcción, carreteras, puentes, la conservación del agua, así como ingeniería de túneles. Se puede utilizar en el agujero encuesta de la Fundación, pozo profundo fundamento orificio de anclaje, agujero de la fundación de refuerzo, por carretera y la fundación presa de agujero de refuerzo, el agujero de drenaje, al aire libre agujero de la explotación de canteras y la explosión de ingeniería de perforación, tales como los de los pequeños pozos de cimentación y pilotaje.

Componentes
La Máquina Perforadora Hidráulica para Exploración de Pozos de Ingeniería HYG-2 se compone de la estación de energía diesel, la presión hidráulica, sistema de control, la unidad principal y sistema de alimentación así como abrazadera boca de pozo, etc.

Características

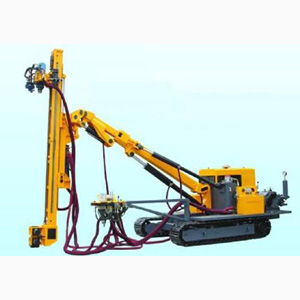

1. Impulsado por la presión hidráulica total, la Máquina Perforadora Hidráulica para Exploración de Pozos de Ingeniería HYG-2 es de acero montada sobre orugas, torre de perforación de una sola pieza estructurada.
2. La función del brazo principio es completa. Puede moverse hacia arriba y hacia abajo. Se puede hacer pivotar hacia la izquierda o derecha. También se puede estirar hacia afuera y hacia atrás.
3. La estructura de en forma de cubo asegura el mástil y el movimiento portador mástil de acuerdo con la otra.
4. El mástil es flexible para moverse sobre el portador del mástil, como deslizamiento o pivotar.
5. La unidad principal es impulsado por hidro-cilindro con la ayuda de la cadena de varias velocidades y su mecanismo de equilibrio es refuerzo por las cadenas dobles.
6. La unidad principal es de una sola pieza la estructura del grifo. En cuanto a su entrada, que está equipado con motores dobles y puede producir un par grande a baja velocidad. La unidad principal de la unidad cuenta con múltiples funciones:
(1) Se puede invertir el hidro-cilindro.
(2) Se puede hacer husillo mantener el estado de flotación.
(3) El espacio libre de deslizamiento puede ser compensada y ajustada.
(4) Puede llevar a cabo la función de transmisión de mando superior.
7. La varilla de perforación puede llevar a la función de sujeción y atornillado.
8. Su presión hidráulica, eléctrica y sistema de lodo es de una sola pieza distribuido. Como resultado, pueden ser controlados convenientemente.
9. Gracias a su estructura compacta y peso ligero, el equipo de perforación se hace sin esfuerzo para ser transportados.

Especificaciones

Profundidad de Perforación 150-280 m Diámetro de perforación 130-250 m
Especificación de varilla de perforación Φ89 × 2000 mm Motor Motores eléctricos 37 Kw, 1480 rpm
Φ73 × 2000 mm Diesel 75 Kw, 2200 rpm
Par de salida del husillo de la unidad la cabeza Alta Velocidad 0-2900 Nm Salida de Velocidad de rotación del eje de la unidad principal Adelante / Atrás Alta Velocidad 0-120 rpm
Baja velocidad 0-5600 Nm Adelante / Atrás Baja velocidad 0-60 rpm
Carrera de alimentación de la cabeza de la Unidad 2800 mm Brazo Principal Hasta 55 ° Giro a la izquierda 59 °
Max. Fuerza de empuje de la cabeza de la Unidad 50 Kn Hasta 12 ° Girar hacia la derecha 4 °
Max. Alimentación forzada de la cabeza de la Unidad 34 Kn Mástil Giro a la izquierda 85 °
Rango de ángulo de mástil Ajuste Continuo de Estado horizontal a vertical Girar hacia la derecha 45 °
Desplazamiento Mástil deslizado 850 mm Dimensiones L x W x H (tamaño de la operación) 7800 × 2200 × 5600 mm
Peso 6,8 t L x W x H (para el transporte)    9500 × 2200 × 1700 mm

Empaque
La Máquina Perforadora Hidráulica para Exploración de Pozos de Ingeniería HYG-2 es empacada al desnudo.
