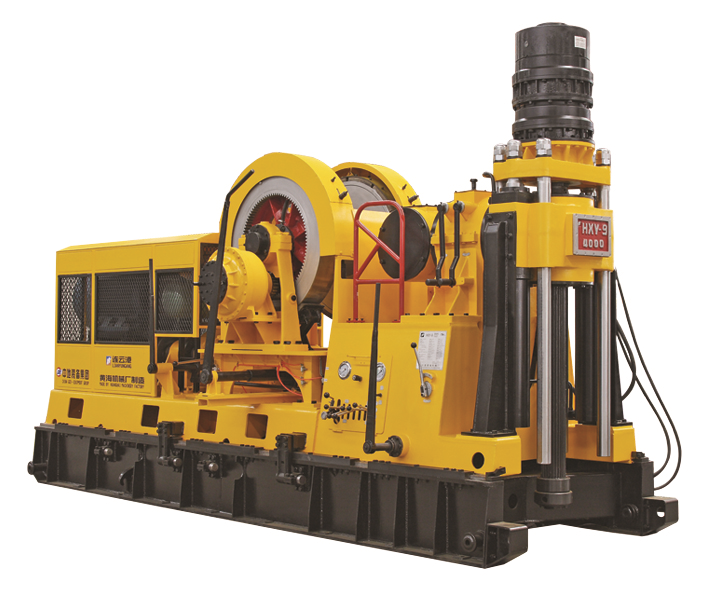

Equipo de  perforación de núcleo HXY-9

Equipo de perforación de núcleo HXY-9

Equipo de perforación de base HXY-9 General HXY-9 es un producto mejorado basado en HXY-8. Se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de la geología, metalurgia, minas de carbón, hidrología y perforación de ingeniería. También se puede utilizar en los campos de extracción de petróleo y gas natural en zonas superficiales, ventilación de galerías de minas y perforación de túneles de descarga de agua, así como construcción de pilotes de cimentación de gran diámetro. Introducción del producto
Product description

  Equipo de perforación de base HXY-9 General HXY-9 es un producto mejorado basado en HXY-8. Se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de la geología, metalurgia, minas de carbón, hidrología y perforación de ingeniería. También se puede utilizar en los campos de extracción de petróleo y gas natural en zonas superficiales, ventilación de galerías de minas y perforación de túneles de descarga de agua, así como construcción de pilotes de cimentación de gran diámetro. Introducción del producto
La plataforma de perforación de núcleo HXY-9 es un nuevo tipo de tecnología y equipo de exploración de núcleo de pozo profundo diseñado y desarrollado sobre la base de la plataforma de perforación HXY-8 de acuerdo con los requisitos de prospección de mineral profundo en mi país. Se utiliza principalmente en geología, metalurgia, carbón, hidrología, ingeniería y otras industrias, con perforación de diamante y carburo cementado como el principal equipo de perforación, también adecuado para exploración geológica de ingeniería, exploración científica geológica, exploración de pozos especiales, exploración de petróleo y gas superficial y media, Ventilación de túneles de mina, drenaje, perforación de pozos hidrológicos y construcción de pilotes de cimentación de gran diámetro, etc. El tipo HXY-9 es del tipo de eje vertical.
Este tipo de plataforma de perforación adopta un mecanismo de embrague normalmente abierto, con una estructura simple y compacta, diseño razonable, operación y mantenimiento convenientes y una gran confiabilidad de perforación.
Características técnicas
1. La plataforma de perforación tiene más series de velocidad (10) y un rango de velocidad razonable, y el par de baja velocidad es grande. Por lo tanto, la plataforma de perforación tiene una gran adaptabilidad tecnológica y una amplia gama de usos, que no solo es adecuada para la perforación con núcleo de diamante de diámetro pequeño, sino que también cumple con los requisitos de la perforación con núcleo de carburo de gran diámetro y algunas perforaciones de ingeniería.
2. La plataforma de perforación se puede descomponer en varias partes integrales para facilitar el transporte y la reubicación.
3. La estructura es simple y el diseño es razonable, lo cual es conveniente para el mantenimiento, mantenimiento y reparación.
4. La plataforma de perforación tiene dos velocidades de rotación inversa, lo cual es conveniente para el manejo de accidentes.
5. El centro de gravedad de la plataforma de perforación es bajo, la fijación es firme, el vehículo en movimiento es estable y la estabilidad es buena cuando se perfora a alta velocidad.
6. El instrumento está completo, lo cual es conveniente para la observación de varios parámetros de perforación.
7. El mango de operación está centralizado, es fácil de operar, simple y flexible.
8. La bomba de lodo se acciona de forma independiente y la configuración de energía y el diseño del aeropuerto son más flexibles.
9. Los resbalones circulares se pueden configurar de acuerdo con las necesidades del usuario, que pueden sujetar directamente la tubería de perforación de cuerda para perforar, eliminando la necesidad de una tubería de perforación activa.
10. El sistema hidráulico está equipado con una bomba de aceite manual. Cuando la máquina eléctrica no puede funcionar, la bomba de aceite manual aún se puede usar para entregar aceite a presión al cilindro de alimentación, y las herramientas de perforación en el orificio se pueden sacar para evitar accidentes de perforación enterrados.
11. El cabrestante está equipado con un freno de agua para garantizar una perforación suave y segura al perforar agujeros profundos.

Parámetros de rendimiento

1. Parámetros básicos
Profundidad de perforación       3200m (tubería de perforación ordinaria de Φ73mm)
2600m (tubería de perforación ordinaria de Φ89mm)
4200m (tubería de perforación NQ)
3200m (tubería de perforación HQ)
Ángulo de rotación del eje vertical 0~360°
Dimensiones (L×An×Al)   5730×2040×3400mm(con motor)
6088×2040×3400mm (con motor diesel)
Peso del aparejo 17000kg (con motor)
17600 kg (con motor diésel)
2. Rotador (cuando está equipado con una máquina de potencia de 160kW, 1480r/min)
Velocidad del eje vertical Avance a baja velocidad 82;119;170;234;333r/min
Avance de alta velocidad 240;338;484;683;949r/min
Marcha atrás a baja velocidad 29r/min
Alta velocidad inversa 84r/min
Recorrido del eje vertical 1200mm
Fuerza de elevación máxima del eje vertical 643kN
Presión máxima del eje vertical 339kN
Par rotatorio máximo del eje vertical 18610N·m
Diámetro del orificio pasante del eje vertical 118mm
3. Cabrestante (cuando está equipado con una máquina de potencia de 160kW, 1480r/min)
Capacidad máxima de elevación de cuerda simple (tercera capa) 165kN 45kN
Velocidad de impulso (nivel 3) 0.84;1.21;1.74;2.45;3.40m/s
Diámetro del cable de acero 26mm
Capacidad del carrete 400m
4. Dispositivo de movimiento de automóviles
Carrera del cilindro móvil 800mm
5. Sistema hidráulico
Presión de trabajo establecida en el sistema 16MPa
Desplazamiento de la bomba de engranajes 50+25ml/r
6. Potencia de la plataforma
modelo Y2-315L1-4Motor YC6M265L-D20 diésel
poder 160kW 170kW
Velocidad de rotación 1480r/min
