Introducción

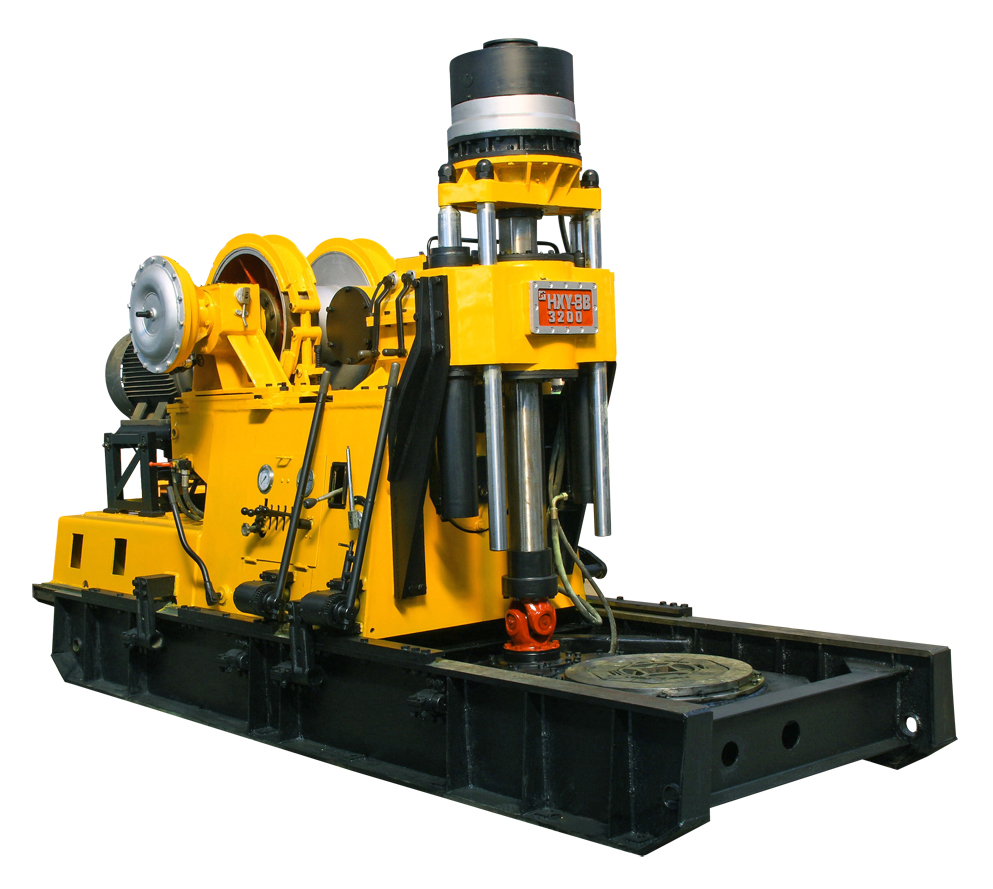

La plataforma de perforación de núcleo HXY-8B es una plataforma de perforación de núcleo de pozo medio y profundo con transmisión mecánica, rotación vertical del eje, alimentación hidráulica y perforación con diamante y carburo cementado. El tipo HXY-8B es de tipo tocadiscos.
Este tipo de equipo de perforación es adecuado para la exploración de minerales sólidos metálicos y no metálicos, la exploración de petróleo y gas natural a poca profundidad, la exploración de pozos geotérmicos, la ventilación de túneles mineros, el drenaje y la construcción de pilotes de cimentación de orificios grandes, etc. Es un equipo de perforación central Ampliamente utilizado en geología, metalurgia, carbón, hidrología, pozos de agua, ingeniería y otras industrias, principalmente para perforación de diamantes y carburo cementado.
Características técnicas
1. La plataforma de perforación tiene más series de velocidad (8 etapas) y un rango de velocidad razonable, y el par de baja velocidad es grande. Por lo tanto, la plataforma de perforación tiene una gran adaptabilidad tecnológica y una amplia gama de usos, que no solo es adecuada para la perforación con núcleo de diamante de diámetro pequeño, sino que también cumple con los requisitos de la perforación con núcleo de carburo de gran diámetro y algunas perforaciones de ingeniería.
2. La plataforma de perforación se puede descomponer en múltiples partes integrales, lo cual es conveniente para el transporte y la reubicación, y es adecuada para trabajar en una variedad de entornos complejos.
3. La estructura es simple y el diseño es razonable, lo cual es conveniente para el mantenimiento, mantenimiento y reparación.
4. La plataforma de perforación tiene dos velocidades de rotación inversa, lo cual es conveniente para el manejo de accidentes.
5. El centro de gravedad de la plataforma de perforación es bajo, la fijación es firme, el vehículo en movimiento es estable y la estabilidad es buena cuando se perfora a alta velocidad.
6. El instrumento está completo, lo cual es conveniente para la observación de varios parámetros de perforación.
7. El mango de operación está centralizado, es fácil de operar, simple y flexible.
8. La bomba de lodo se acciona de forma independiente y la configuración de energía y el diseño del aeropuerto son más flexibles.
9. Los resbalones circulares se pueden configurar de acuerdo con las necesidades del usuario, que pueden sujetar directamente la tubería de perforación de cuerda para perforar, eliminando la necesidad de una tubería de perforación activa.
10. El sistema hidráulico está equipado con una bomba de aceite manual. Cuando la máquina eléctrica no puede funcionar, la bomba de aceite manual aún se puede usar para entregar aceite a presión al cilindro de alimentación, y las herramientas de perforación en el orificio se pueden sacar para evitar accidentes de perforación enterrados.
11. El cabrestante está equipado con un freno de agua para garantizar una perforación suave y segura al perforar agujeros profundos.

1. Parametros basicos
Profundidad de perforación		2800m (tubería de perforación ordinaria de Φ73mm)
		2300m (tubería de perforación ordinaria de Φ89mm)
		3200m (tubería de perforación NQ)
		2600m (tubería de perforación HQ)
Dimensiones (L×An×Al)		4413×1692×2653mm(con motor)
		4413×1892×2803mm (con motor diesel)
Peso del aparejo (sin potencia)		9100kg
2. Eje vertical (con máquina de potencia de 90kW, 1480r/min)
Velocidad del eje vertical	Avance a baja velocidad	99;168;256;363r/min
	Avance de alta velocidad	277;467;715;1011r/min
	Marcha atrás a baja velocidad	70r/min
	Alta velocidad inversa	194r/min
Recorrido del eje vertical		800mm
Fuerza de elevación máxima del eje vertical		294kN
Presión máxima del eje vertical		141kN
Par rotatorio máximo del eje vertical		8682N·m
Diámetro del orificio pasante del eje vertical		12279N·m
Recorrido del eje vertical		118mm
3. Plataforma giratoria (con motor de 90kW, 1480r/min)
Velocidad de la plataforma giratoria	Avance a baja velocidad	41;70;107;152r/min
	Avance de alta velocidad	116;195;299;415r/min
	Marcha atrás a baja velocidad	29r/min
	Alta velocidad inversa	81r/min
Par de giro máximo de la plataforma giratoria		20963N·m
Torque inverso máximo de la plataforma giratoria		29638N·m
Diámetro del plato giratorio a través del orificio		395mm
4. Polipasto (con máquina de 90kW, 1480r/min)
Capacidad de elevación máxima de cuerda simple (primera capa)		125kN 45kN
Velocidad de impulso (nivel 3)		0.76;1.40;1.86;2.90m/s
Diámetro del cable de acero		21.5mm
Capacidad del carrete		185m
5. Dispositivo en movimiento
Carrera del cilindro móvil		690mm
6. Sistema hidráulico
Presión de trabajo establecida en el sistema		12MPa
Desplazamiento de la bomba de engranajes		32+20ml/r
7. Potencia de la plataforma
modelo	Y2-280M-4motor eléctrico	YC6B180motor diesel
poder	90kW	134kW
Velocidad de rotación	1480r/min	1800r/min
