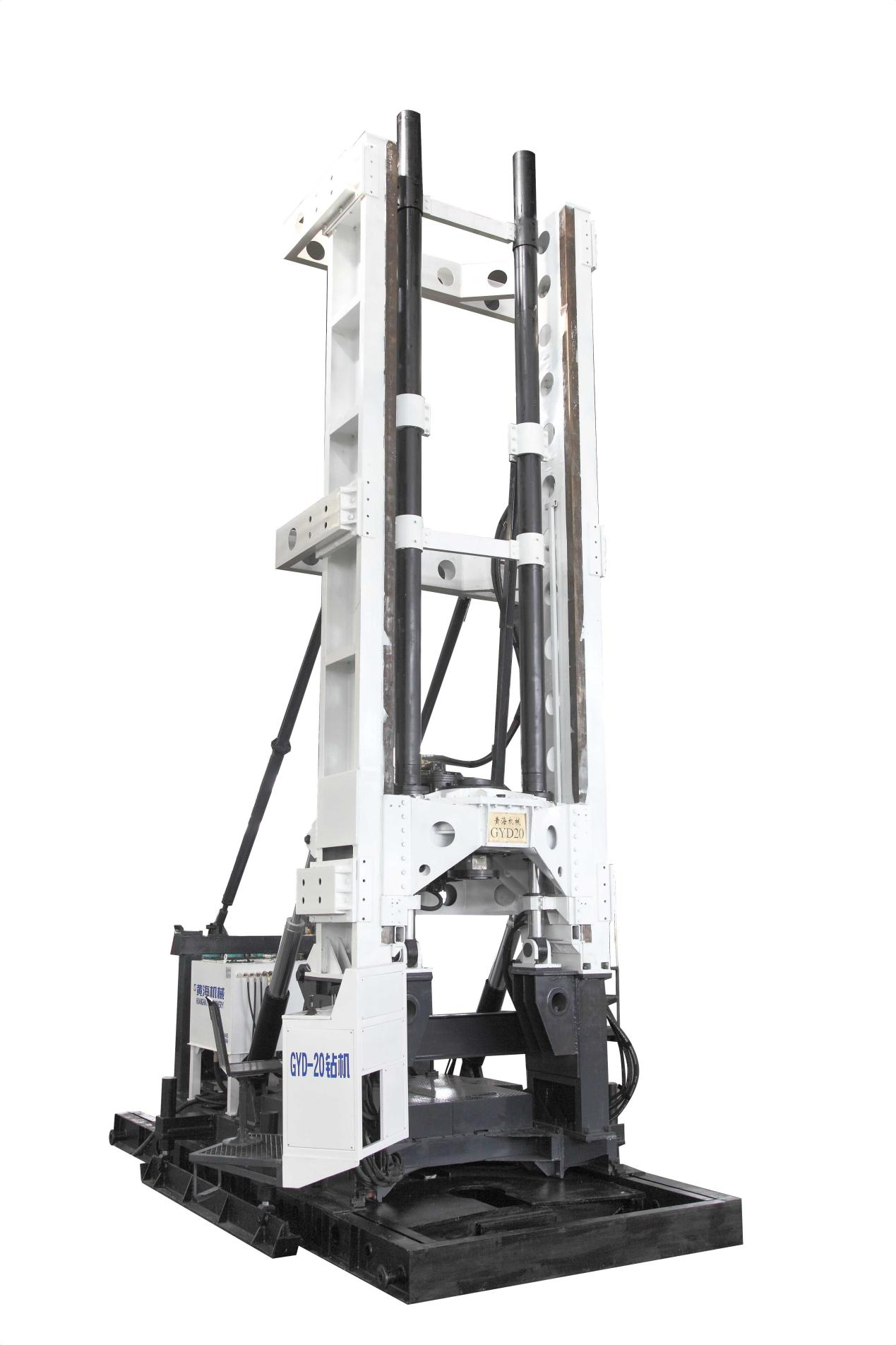

Equipo de perforación de ingeniería GM-20A

Equipo de perforación de ingeniería GM-20A

Equipo de perforación de ingeniería GM-20A La plataforma de perforación de ingeniería GM-20A es una plataforma de perforación de ingeniería ligera de gran diámetro con grúa torre integrada sobre la base de la plataforma de perforación GM-20 mejorada por nuestra empresa.
Product description

Introducción del producto
La plataforma de perforación de ingeniería GM-20A es una plataforma de perforación de ingeniería ligera de gran diámetro con grúa torre integrada sobre la base de la plataforma de perforación GM-20 mejorada por nuestra empresa.
La máquina integra las características de tres tipos de equipos de perforación: mesa giratoria, cabezal de potencia y tipo husillo. Tiene alta eficiencia de perforación, gran par de perforación, alta precisión de perforación, pequeño coeficiente de sobrediámetro, amplio rango de velocidad de rotación, presión hidráulica y perforación a presión, y cilindro de aceite hacia arriba y hacia abajo. La torre es rápida y segura; el orificio está abierto después de mover el automóvil, y la broca con un diámetro de 2,0 metros se puede mover directamente hacia arriba y hacia abajo; la jaula de acero se puede bajar directamente; el cabrestante auxiliar tiene una gran capacidad de elevación y un control centralizado; La tecnología de perforación de circulación directa e inversa se puede utilizar para perforar la formación cuaternaria con grava y la formación dura. Es adecuado para perforar agujeros de pilotes de cimentación de gran diámetro, como puentes, carreteras y edificios de gran altura.

1. Capacidad de perforación
Use tubería de perforación de circulación inversa φ168
Diámetro de perforación 2000mm
Profundidad de perforación 80m
2. Rotador
Tipo: giratorio fijo, cilindro de haz de presión presurizado
Velocidad: quinta marcha adelante 10.4、19、31、49.3、76.5r/min
Marcha atrás una marcha 11.8r/min
tuerca maxima 40000N.m
La presión máxima del haz de presión. 100000N
Fuerza de elevación máxima del haz de presión 120000N
dar proceso 400mm
girador a través del agujero Hexagonal holeφ247×223mm
3. Molinete
(1) Cabrestante principal
Tipo: transmisión de engranajes planetarios, freno de mano
Capacidad máxima de elevación de una sola cuerda 45000N
Capacidad de elevación nominal de 6 cuerdas 270000N
Velocidad de elevación de una sola cuerda 0.68、1.25、2、3.2、5m/s
Diámetro del cable de acero 18.5mm
Capacidad del carrete 90m
(2) Cabrestante auxiliar
Tipo: transmisión de engranajes planetarios tipo 2K-H, freno de mano
Capacidad máxima de elevación de una sola cuerda 30000N
Velocidad de elevación de una sola cuerda 0.6、1.15、1.79、2.85、4.41m/s
Diámetro del cable de acero φ15.5mm
Capacidad del carrete 80mm
4. Sistema de embrague y transmisión
Tipo de embrague: Embrague de fricción seco de doble placa
Caja de cambios: cambio secundario combinado deslizante, quinta marcha hacia adelante, primera marcha hacia atrás
5. Estante
Tipo: tipo patín (con base deslizante)
itinerario de viaje 1500mm
Distancia de perforación desde el orificio 995mm
6. Bomba de aceite
Escribe bombas de engranajes Bomba de aceite de doble engranaje
Desplazamiento 33L/min 32+12L/min
presión de trabajo 0—8MPa 0—8MPa
mayor presión 12MPa 12MPa
Velocidad de rotación 1500r/min 1500r/min
7. Potencia de la plataforma de perforación
motor eléctrico Y225M—4 1480r/min     45KW
8. Dimensiones de la plataforma de perforación (longitud × ×)
Estado del envío 11500×2500×3100(mm)
estado de trabajo 5760×3000×11000(mm)
9. Peso total de la plataforma de perforación
incluyendo motor eléctrico 12500Kg
10. Soporte de perforación
Tipo A (cilindro arriba y abajo)
eficaz 10.5m
Carga nominal 180KN
